PVF120系列?直角行星減速機選型圖紙

來源： 時間：2017-08-08 13:43:52 瀏覽次數：


PVF120系列直角行星減速機選型圖紙


技術參數 規格型號
級數 速比 PVF60 PVF90 PVF120
額定扭矩  （Nm）TN L1 3 27 96 161
4 40 122 210
5 40 122 210
7 34 95 170
10 16 56 86
L2 9 27 96 161
12 27 96 161
15 27 96 161
16 40 122 210
20 40 122 210
25 40 122 210
28 40 122 210
30 27 96 161
35 40 122 210
40 40 122 210
50 40 122 210
70 34 95 170
100 16 56 86
重量（Kg） L1 1.7 4.4 12
L2 1.9 5 14
技術參數 規格型號
   最大扭矩      Nm  PVF60  PVF90  PVF120
  緊急制動扭矩    Nm 2倍額定扭矩
最大容許徑向力 N 240 450 1240
最大容許軸向力 N 220 430 1000
抗扭剛性 Nm/arcmin 1.8 4.85 11
最大輸入轉速 rpm 8000 6000 6000
額定輸入轉速 rpm 4000 3500 3500
平均壽命 h 20000
滿載效率      % L1≥95%    L2≥92%
回程間隙 P0 L1 arcmin ≤6 ≤6 ≤6
L2 arcmin ≤8 ≤8 ≤8
P1 L1 arcmin ≤10 ≤10 ≤10
L2 arcmin ≤12 ≤12 ≤12
轉動慣量 L1 3 Kg.cm2 0.46 1.73 12.78
4 Kg.cm2 0.46 1.73 12.78
5 Kg.cm2 0.46 1.73 12.78
7 Kg.cm2 0.41 1.42 11.38
10 Kg.cm2 0.41 1.42 11.38
L2 12 Kg.cm2 0.44 1.49 12.18
15 Kg.cm2 0.44 1.49 12.18
20 Kg.cm2 0.44 1.49 12.18
25 Kg.cm2 0.44 1.49 12.18
28 Kg.cm2 0.44 1.49 12.18
40 Kg.cm2 0.44 1.49 12.18
50 Kg.cm2 0.34 1.25 11.48
100 Kg.cm2 0.34 1.25 11.48
PVF60_L1系列圖紙

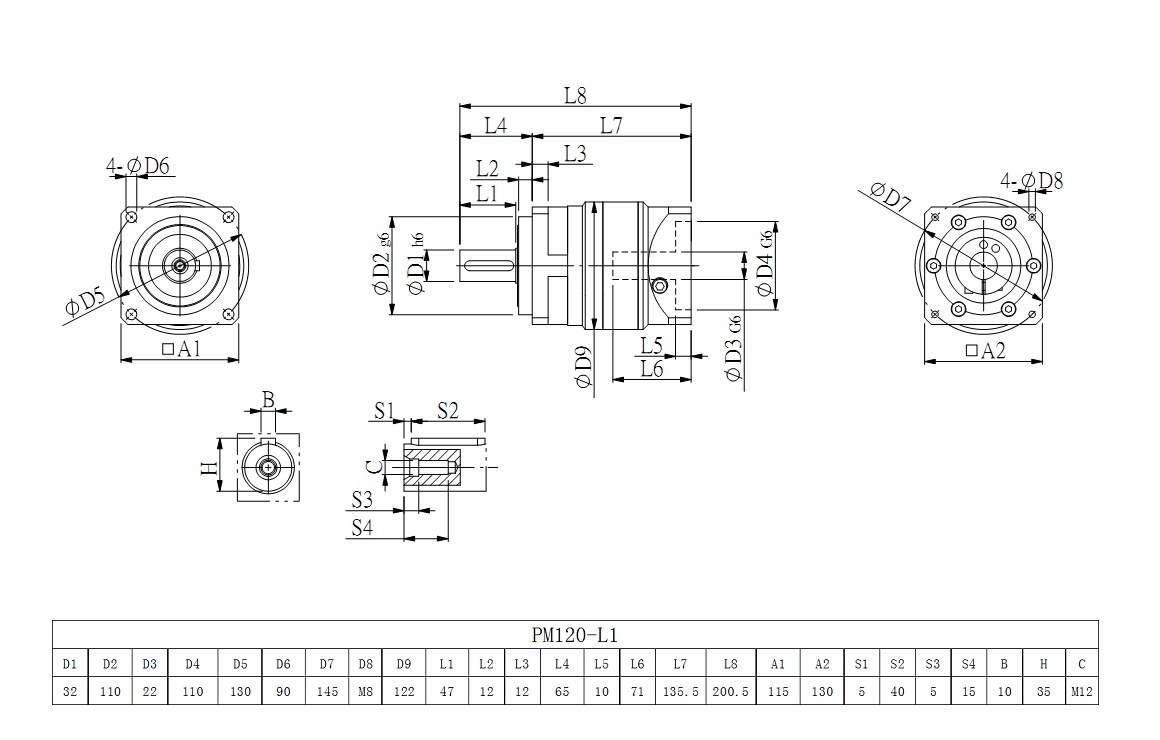

PVF120_L1系列圖紙

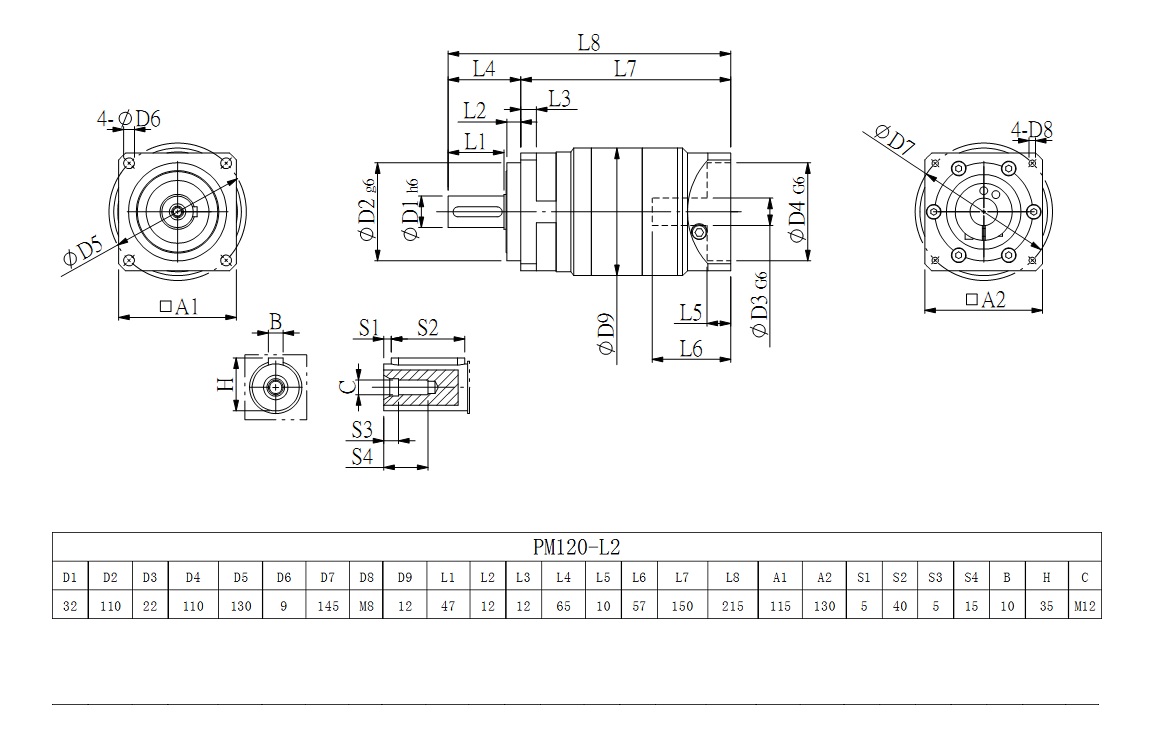

PVF120_L2系列圖紙

PVF120_L2系列圖紙
